1.氧化鋅揮發(fā)窯揮發(fā)的目的

濕法煉鋅生產(chǎn)中所得的浸出渣含有較多的鋅及其他有價(jià)金屬（如鉛、銅、鎘、銦、鍺及金、銀等）。為充分利用資源，提高金屬回收率并減輕其對(duì)環(huán)境的污染，故對(duì)浸出渣須進(jìn)行處理，我們目前采用回轉(zhuǎn)窯揮發(fā)的方法處理浸出渣。

2.氧化鋅揮發(fā)窯用于對(duì)鋅浸出渣的處理

揮發(fā)回轉(zhuǎn)窯工藝采用的是新工藝、新設(shè)備，其特點(diǎn)是設(shè)備大、設(shè)備處理能力大、自動(dòng)化程度高、產(chǎn)品質(zhì)量較穩(wěn)定，但總體投資大。系統(tǒng)除部分控制儀表外，全部采用國(guó)產(chǎn)設(shè)備。揮發(fā)窯系統(tǒng)中大量使用自動(dòng)或半自動(dòng)控制，在節(jié)約投資的前提下，大大減少了操作工勞動(dòng)強(qiáng)度。整個(gè)系統(tǒng)是目前國(guó)內(nèi)的揮發(fā)窯處理鋅浸出渣系統(tǒng)。

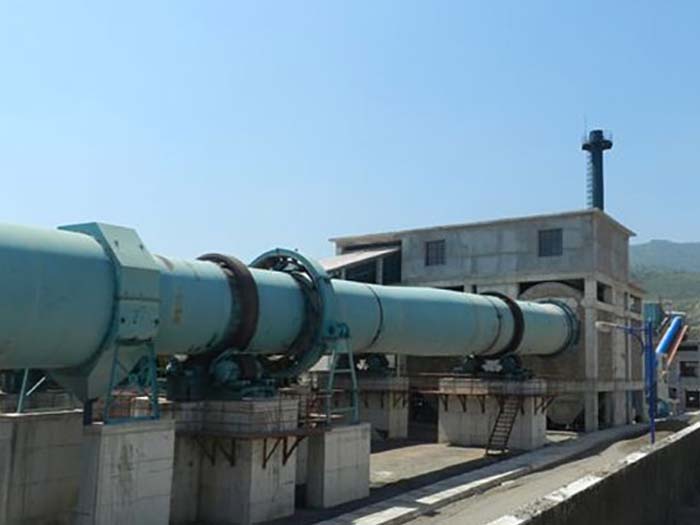

3.氧化鋅揮發(fā)窯的結(jié)構(gòu)部件

1.窯體：氧化鋅回轉(zhuǎn)窯的窯體一般由20毫米厚的鋼板焊接（或鉚按）成圓筒。

2.滾圈：滾圈并不直接套在窯體上，而是通過(guò)底座墊板安裝在窯體上，其作用是加固氧化鋅回轉(zhuǎn)窯窯體，同時(shí)可以將筒體的重量傳給托輪，在耐火材料生產(chǎn)中所使用的氧化鋅回轉(zhuǎn)窯，一般有5到8個(gè)滾圈。

3.托輪及托輪軸：托輪是通過(guò)熱裝法裝在托輪軸上，而托輪軸則裝在兩個(gè)有青銅軸瓦的軸承內(nèi)，軸承用水淖縱冷卻后出來(lái)的水溫不應(yīng)超過(guò)25度。

4.擋輪：擋輪為一限制裝置，限制氧化鋅回轉(zhuǎn)窯窯體在托輪上的位置，但它不能制止窩體的上下移動(dòng)。

5.傳動(dòng)裝置：氧化鋅回轉(zhuǎn)窯一般是利用齒輪來(lái)帶動(dòng)回轉(zhuǎn)的。

4、氧化鋅揮發(fā)窯的組成系統(tǒng)

氧化鋅揮發(fā)窯主要由：配料系統(tǒng)、上料系統(tǒng)、回轉(zhuǎn)窯系統(tǒng)、渣水淬系統(tǒng)、氧化冷卻系統(tǒng)、收塵裝袋系統(tǒng)、煙氣脫硫系統(tǒng)組成。

1.　配料系統(tǒng)主要目的是把含鋅廢料或鋅礦粉與焦粉按比例配比并攪拌均勻，該系統(tǒng)由多倉(cāng)稱重配料機(jī)（選配）、皮帶輸送機(jī)和攪拌機(jī)組成；

2.　上料系統(tǒng)的目的是把攪拌好的混合料送入窯尾的料倉(cāng)內(nèi)，由輸送機(jī)（膠帶輸送或斗式提升機(jī)）、料倉(cāng)、給料機(jī)組成；

3.　氧化鋅揮發(fā)窯系統(tǒng)是該生產(chǎn)線的核心設(shè)備，主要由筒體、耐火襯、傳動(dòng)機(jī)構(gòu)、支撐機(jī)構(gòu)、窯頭罩、窯尾導(dǎo)料機(jī)構(gòu)、風(fēng)機(jī)、熱源生成機(jī)構(gòu)組成；

4.　渣水淬系統(tǒng)主要目的是把經(jīng)高溫煅燒鋅蒸發(fā)后的高溫廢渣通過(guò)水急冷的方式激碎，該系統(tǒng)主要由冷水池、撈渣機(jī)、水泵、循環(huán)水池組成；

5.　氧化冷卻系統(tǒng)主要目的是把高溫的鋅蒸汽充分氧化反應(yīng)生成氧化鋅并把氣流降到合適溫度，該系統(tǒng)由人字管、管道、配風(fēng)閥、收集箱組成；

6.　收塵裝袋系統(tǒng)主要目的是把生成的氧化鋅成品從氣流中分離出來(lái)并收集裝袋，該系統(tǒng)由管道、脈沖除塵器、空壓機(jī)、風(fēng)機(jī)、卸料閥、稱量包裝機(jī)構(gòu)組成；

7.　煙氣脫硫系統(tǒng)目的是把煅燒過(guò)程中產(chǎn)生的二氧化硫進(jìn)行脫除，達(dá)到達(dá)標(biāo)排放；該系統(tǒng)主要由脫硫塔、反應(yīng)池、再生池、曝氣機(jī)、板框壓濾機(jī)、耐腐蝕泵、風(fēng)機(jī)組成。
5、氧化鋅揮發(fā)窯工作原理

氧化鋅揮發(fā)窯工作原理就是利用金屬鋅、鎘、鉛和鎘的硫化物以及鉛的氧化物在高溫下具有較高的蒸氣壓的特點(diǎn)，使鋅、鉛、鎘等金屬以氧化物形態(tài)轉(zhuǎn)變?yōu)閾]發(fā)物，銅和貴金屬轉(zhuǎn)入窯渣，再用另外的方渣從揮發(fā)物和窯渣小回收這些金屬。一般多采用氧化鋅回轉(zhuǎn)窯處理含鋅的濾餅。濾餅中的鋅主要以鐵酸鋅、氧化物和硫酸鹽形態(tài)存在，在氧化鋅回轉(zhuǎn)窯的高溫下，鐵酸鋅和固體碳作用，還原為金屬鋅，同時(shí)鋅、鉛、鎘的硫酸鹽也被還原，井以硫化物和金屈形態(tài)揮發(fā)出來(lái)。從固相中還原和揮發(fā)出來(lái)的金屬，在窯氣氛作用下，又重新氧化，后主要以氧化物形態(tài)產(chǎn)出。

注意：送入氧化鋅回轉(zhuǎn)窯中的空氣量，應(yīng)確保密中煙氣有足夠的氧量，使之能再氧化早先已被還原出的全部金屬蒸氣、硫化物和一氧化碳。增加氧化鋅回轉(zhuǎn)窯的空氣量，則會(huì)使還原區(qū)向進(jìn)科端延長(zhǎng)。相反，減少空氣量，則還原區(qū)縮短，還原區(qū)起始段向排料端延伸。
6、氧化鋅揮發(fā)窯的處理量

為提高低品位鋅礦焙燒的生產(chǎn)效益，在保持窯溫和鋅發(fā)揮率，設(shè)備運(yùn)轉(zhuǎn)負(fù)荷有承受能力的條件下，可實(shí)驗(yàn)逐步提高給料量，使之達(dá)到相應(yīng)的較大處理量。45米窯試生產(chǎn)期間，每小時(shí)進(jìn)混合料高達(dá)9噸，產(chǎn)生窯粘結(jié)現(xiàn)象時(shí)，可適當(dāng)增加焦炭加入量，提高窯內(nèi)燃燒溫度，改善窯料透氣性并將粘結(jié)物熔化脫離窯壁，再恢復(fù)正常爐料。高溫帶窯襯腐蝕過(guò)快時(shí)，除加強(qiáng)該部位的窯體外部強(qiáng)制水冷卻外，主要應(yīng)控制適應(yīng)于所處理鋅礦脈石焙燒渣成份的合理?yè)]發(fā)溫度，使窯溫略低于其軟化點(diǎn)溫度，又不影響鋅的還原揮發(fā)率。此外，控制鋅礦鉛、硫含量，合理配礦，適當(dāng)增加焙燒渣中氧化鈣，氧化鋁的含量，控制窯頭鼓風(fēng)量，不使高溫帶過(guò)于集中，也可緩解窯襯腐蝕速度，提高回轉(zhuǎn)窯作業(yè)率。45米回轉(zhuǎn)窯窯頭高溫帶22米段砌筑高鋁耐火磚，窯外為強(qiáng)制水冷窯體鋼殼。為適應(yīng)高硅氧化鋅礦特點(diǎn)，高溫帶溫度控制在1150-1200°C作業(yè)，窯內(nèi)砌體可連續(xù)作業(yè)3個(gè)月以上。

7、氧化鋅揮發(fā)窯從含鋅煙道灰中制取次氧化鋅的工藝

含鋅廢料和無(wú)煙煤粉（或焦粉）按一定比例兌料、攪拌成成分均勻的混合料，通過(guò)膠帶運(yùn)輸或斗式提升機(jī)送至窯尾的混合料倉(cāng)內(nèi)，混合料倉(cāng)下是園盤給料機(jī)，混合料通過(guò)園盤給料機(jī)計(jì)量后給料至回轉(zhuǎn)窯內(nèi)，隨著回轉(zhuǎn)窯的轉(zhuǎn)動(dòng)，混合料緩慢的從低溫區(qū)向高溫區(qū)運(yùn)動(dòng)，在高溫區(qū)，混合料中的煤與窯尾鼓進(jìn)的空氣發(fā)生氧化反應(yīng)，生成CO，CO和煤中的C與渣中的ZnO發(fā)生還原反應(yīng)，生成Zn蒸汽，Zn蒸汽又被空氣中的O2氧化，生成ZnO煙塵，在收塵器內(nèi)被收集下來(lái)，剩余的渣在窯頭水淬后進(jìn)入渣池。

8、氧化鋅揮發(fā)窯的結(jié)構(gòu)及作用窯體

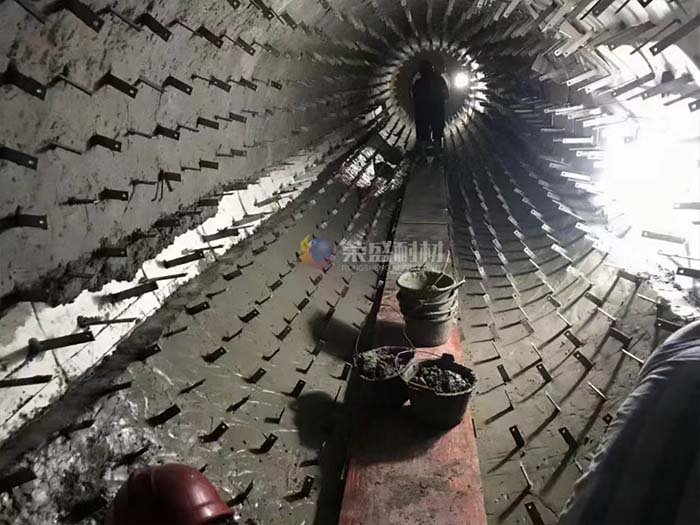

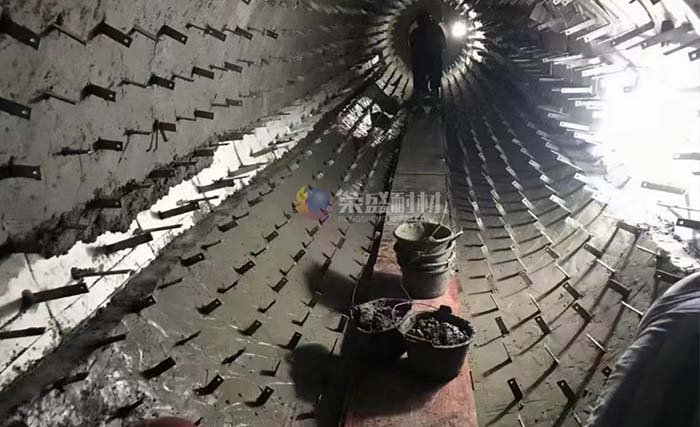

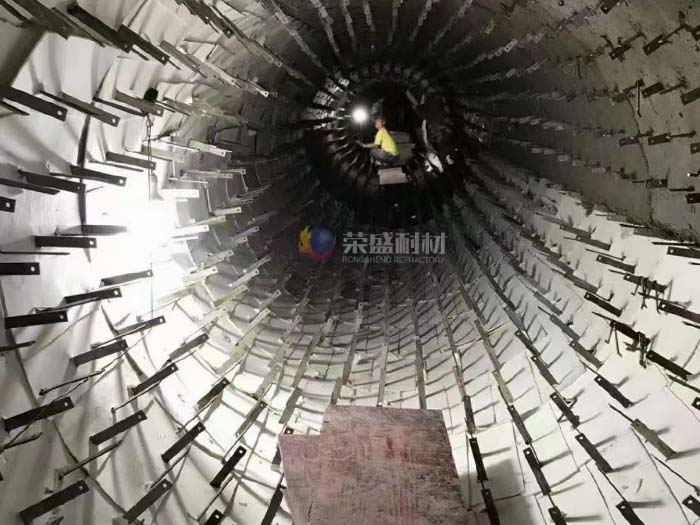

筒體由鋼板焊制而成，窯頭、窯尾設(shè)擋料圈，內(nèi)襯窯磚。窯磚有三種：鎂鋁鉻磚、高鋁磚、粘土磚 支撐裝置：托圈、托輪 傳動(dòng)裝置：大齒圈、小齒輪、萬(wàn)向連接器、減速器、電機(jī) 窯頭罩：烘窯裝置（油槍）、窯頭密封裝置、排料裝置等 窯尾沉降室：窯尾密封、下料管、沉降室 附屬設(shè)施：液壓站、潤(rùn)滑站 。
9、 氧化鋅揮發(fā)窯的主要操作與控制

回轉(zhuǎn)窯操作達(dá)到什么效果金屬揮發(fā)率高：鋅、鉛、鎘、銦、鍺等 窯渣含鋅、銦等有價(jià)金屬低、含碳低 氧化鋅質(zhì)量好：金屬含量高：鋅、鉛、銦等；雜質(zhì)低：碳、鐵、硅等 窯磚壽命長(zhǎng) 成本低：各種消耗低（煤耗） 處理量盡可能大。

1.窯溫控制 窯內(nèi)溫度越高，鉛、鋅氧化物的還原速度越快，揮發(fā)越完全。但溫度過(guò)高，對(duì)窯襯腐蝕加劇，大大縮短窯襯壽命，并可能產(chǎn)生爐料熔化，形成爐結(jié)，惡化操作，降低金屬回收率。因此，應(yīng)根據(jù)爐料的熔點(diǎn)及性質(zhì)控制適宜的溫度。窯內(nèi)溫度沿窯長(zhǎng)方向可分為四個(gè)溫度帶，即干燥帶、預(yù)熱帶、反應(yīng)帶和冷卻帶。其中反應(yīng)帶長(zhǎng)，溫度高。一般反應(yīng)溫度為1100～1300℃，窯尾煙氣溫度為650～750℃。

2、窯內(nèi)負(fù)壓控制 窯內(nèi)負(fù)壓一般控制在－20～50Pa，負(fù)壓過(guò)大進(jìn)入窯內(nèi)的空氣多，反應(yīng)帶后移，窯尾溫度升高，進(jìn)料溜子易損壞，甚至有細(xì)顆粒進(jìn)入煙道影響氧化鋅質(zhì)量。負(fù)壓過(guò)小，窯內(nèi)空氣量不足，反應(yīng)帶前移，窯渣含鋅偏高，甚至窯頭有可能出現(xiàn)冒火現(xiàn)象。

3、強(qiáng)制鼓風(fēng) 強(qiáng)制鼓風(fēng)是改善窯況的主要因素之一，它可使窯溫均勻，反應(yīng)帶延長(zhǎng)，并使?fàn)t料適當(dāng)翻動(dòng)，加速反應(yīng)過(guò)程。生產(chǎn)實(shí)際表明，強(qiáng)制鼓風(fēng)可提高生產(chǎn)能力10～25％，鉛、鋅回收率分別提高4～5％及2～3％。強(qiáng)制鼓風(fēng)壓力一般為0.1～0.2MPa。

4、窯身轉(zhuǎn)動(dòng)窯身的轉(zhuǎn)速對(duì)于爐料在窯內(nèi)停留時(shí)間，反應(yīng)速度及反應(yīng)的完成程度有很大影響。轉(zhuǎn)速太大，爐料在窯內(nèi)停留時(shí)間短，雖然翻動(dòng)良好，但反應(yīng)不完全，渣含鋅升高。轉(zhuǎn)速太慢，爐料在窯內(nèi)停留時(shí)間長(zhǎng)，焦粉（無(wú)煙煤）燃燒完全，但處理量低。一般來(lái)說(shuō)，爐料在窯內(nèi)的停留時(shí)間為2～3h，窯身轉(zhuǎn)速在60～120s/r。

10、氧化鋅揮發(fā)窯開、停機(jī)操作

1、開窯操作

1)往窯內(nèi)搬進(jìn)適量柴火.

2）開窯點(diǎn)火前檢查好各設(shè)備正常運(yùn)行的準(zhǔn)備工作，把直升煙道打開。3）插入油槍、鼓風(fēng)管，開啟油泵，明火點(diǎn)燃，開始烤窯升溫。

3）烤窯升溫時(shí)，嚴(yán)格執(zhí)行升溫計(jì)劃，不可過(guò)急增、減油量，以防耐火磚炸裂，烤窯時(shí)及時(shí)調(diào)整油量和風(fēng)量，使直升煙道冒白煙為好。

4）溫度低于300℃（窯尾溫度），間斷轉(zhuǎn)窯，每半小時(shí)轉(zhuǎn)窯四分之一，溫度達(dá)300℃以上，連續(xù)轉(zhuǎn)窯。

5）當(dāng)窯尾溫度達(dá)600℃左右，即可進(jìn)料。

6）進(jìn)料時(shí)，行進(jìn)8~10t焦粉幫助提溫，然后再進(jìn)混合料。進(jìn)料初期，焦比要適當(dāng)高些。待物料至窯頭時(shí)，逐漸減少油量，待窯尾溫度穩(wěn)定在650℃左右方可停油，可通知開排風(fēng)機(jī)，開鐘罩閥，進(jìn)行強(qiáng)制鼓風(fēng)，關(guān)直升煙道，轉(zhuǎn)入正常生產(chǎn)。

2、停窯操作

1）停窯前，先要把料倉(cāng)內(nèi)的料全部進(jìn)完，待窯內(nèi)物料中的鋅基本揮發(fā)完后，再抽出風(fēng)管，關(guān)鐘罩閥，停止收塵。將窯密封起來(lái)，讓其自然冷卻，以防窯內(nèi)襯磚炸裂

2）停料后，在窯內(nèi)沒(méi)有冷卻下來(lái)之前，須繼續(xù)轉(zhuǎn)窯，當(dāng)窯尾溫度降到100℃以下，方可停窯。
